Selección de conductor de continuidad

Para la selección del conductor de continuidad de un circuito ramal y puesta a tierra de equipos se emplea la tabla 250-95 de la NTC 2050. Así como se emplea la tabla 250-94 conductor del electrodo de puesta a tierra.
En la norma CODENSA AE280

Elevaciones de potencial a tierra (GPR)

En un sistema de distribución multiaterrizado como es el caso de EPM, donde  el neutro del circuito es puesto a tierra en todos los equipos de protección, maniobra o transformación, por ejemplo transformadores de  distribución trifásicos o mónofásicos.

El ser un sistema multiarrizado tiene por característica que al ocurrir  una  falla  que involucra el neutro  del  sistema,  la  distribución  de  corrientes por las puestas a tierra genera elevaciones de potencial a tierra (conocidas como GPR por  su sigla en inglés) a lo largo de todo el circuito.

Tensión Transferida

La tensión es transferida cuando las tensiones de contacto que aparecen en puntos alejados del sistema de puesta a tierra, debido a  una transferencia del GPR  (Ground Potencial Rise)a través de un medio conductor, como tuberías metálicas, cables de control, neutros de baja tensión, entre otros.

Durante fallas eléctricas, las estructuras puestas a tierra son elevadas a una tensión electrica relativamente alta, la cual puede exceder los niveles de tensión tolerable para los seres humanos que se encuentren en contacto  con el equipo puesto a tierra.

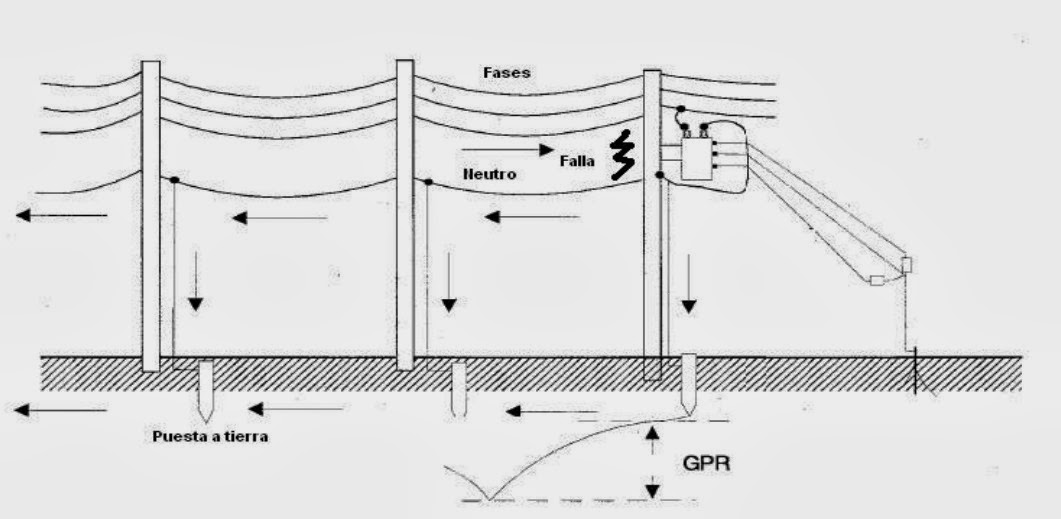

Una  situación se muestra en la figura que muestra una falla fase–neutro que ocurre el sistema de distribución. El neutro es elevado al voltaje GPR. La mayoría  de este voltaje es transferido a la puesta a tierra de la instalación a la cual esta conectado un panel, caja de medidor, o tablero eléctrico, que no se encuentra debidamente aterrizado. Por lo tanto, una persona tocando el panel, caja de medidor de energía eléctrica, tablero de distribución puede ser sujeta a una tensión de toque transferida.
